燃やせるごみ

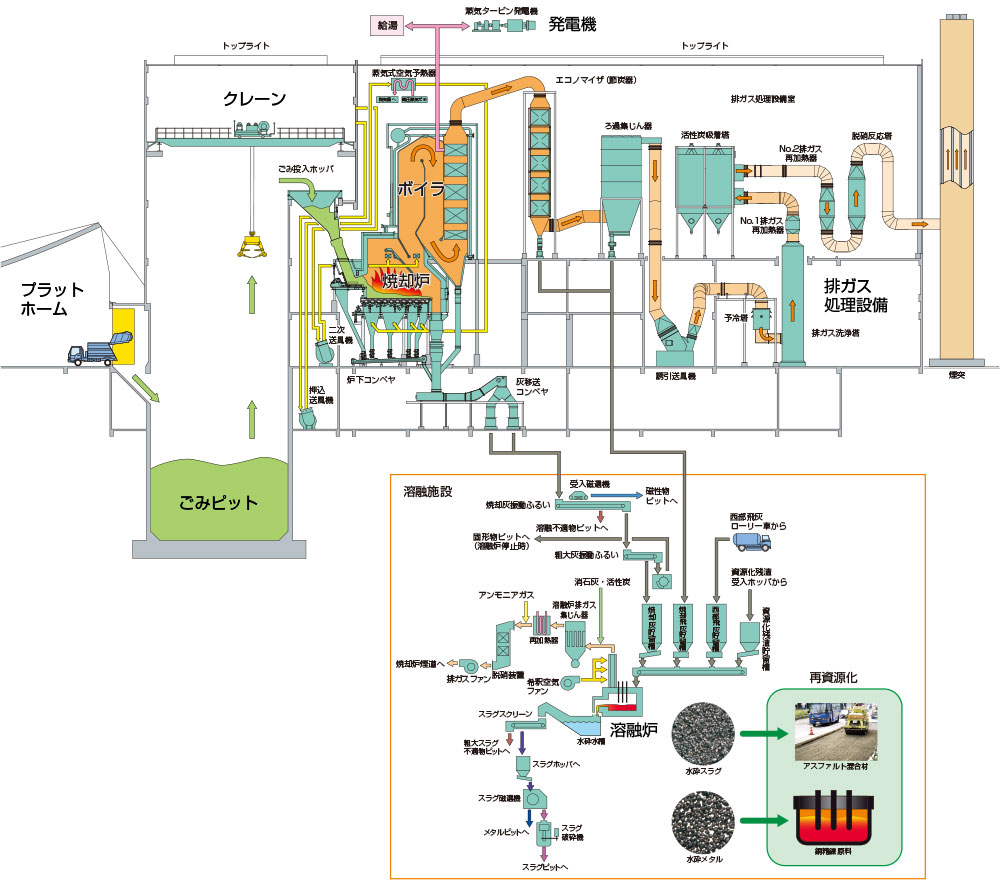

※オレンジ色の部分をクリックすると機器についての説明に移動します。

計量棟

ごみ集積所から回収されたごみはごみ収集車で東部クリーンセンターへ運ばれます。
最初に通過するのが計量棟、ここで運んできたごみの量を測定します。

プラットホーム

計量棟を通過したごみ収集車はプラットホームへ入り、回収したごみにあわせたごみピットへ向かいます。
プラットホーム内の空気は常に負圧に保たれており、外部へ嫌な臭いを流さないよう努めています。

ごみピット(燃やせるごみ)

可燃ごみを一時的にためておく場所です。大きさは、7,900㎥で燃やせるごみを約7日分ためることができます。

ごみクレーン

ごみピットにたまったごみを焼却炉に投入するクレーンです。
一度に1.5tから2.0tのごみをつかんで焼却炉に投入します。

焼却炉

ごみは850〜950℃の高温で燃焼しています。高温で安定的に燃やすことでダイオキシン類の発生を抑えています。

ボイラ

焼却炉で発生した850〜950℃の排ガスで水を温め、水蒸気を作ります。
水蒸気は、余熱利用設備に送られ、発電、場内の冷暖房、給湯に使用されます。

タービン発電機

ボイラで作った蒸気で発電機を回し発電します。
1台2500kWの発電機を2台設置しています。

溶融炉

溶融炉内で溶かされた灰の様子

上部に黒鉛電極が3本設置されており、電気を通すことで炉底のベースメタルとの間に高温(3000度)のアークプラズマを生成して、アーク熱により灰を溶融します。炉内温度は1,300〜1,600度の高温になり、灰は溶けてスラグになります。溶融炉から取り出したスラグは、水砕水槽で冷却し、スラグ磁選機でスラグとメタルに選別します。

排ガス処理設備

ごみを燃やすことにより発生した排ガスは上記4つの装置によりばいじん、塩化水素・硫化水素、ダイオキシン、窒素酸化物を取り除き、きれいにした空気を高さ90mの煙突から排出しています。
